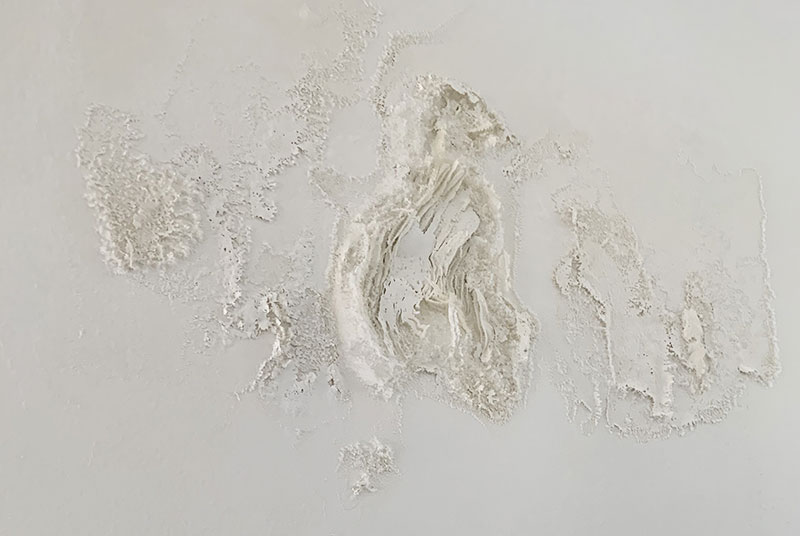

（一）氟碳漆鼓泡、脫落剝離、泛堿發花的產生原因
1．基底不平整、不牢固、未徹底清除粉化物及墻體黏附物，致使氟碳漆膜起皮、脫落、膜面長霉。
2．基層墻體未完全干燥導致涂層發軟、鼓泡、脫落剝離、泛堿發花等現象。
3．基層堿性過大會造成涂層變色、起層脫落等現象出現。
4．施工時外部環境條件。
（二）克服氟碳漆鼓泡、脫落剝離、泛堿發花產生的對策
1．基底需平整、牢固、應徹底清除粉化物及墻體沒有去除的黏附物等；達到平整，顏色大致均一，無大于5mm以上的孔洞，無小于0.5mm以上的裂縫，錯模部位高度差小于3mm；無明顯的修補痕跡，水泥墻體表面，粗糙度要達到細毛標準，墻體平整度要達到用2m靠尺檢查誤差小于2mm的標準。應保持基層表面的清潔，不應有塵埃、銹漬、油污和砂漿附著物等。
2．基層墻體須完全干燥，水泥基底需保養至少一個月以上（嚴寒地帶及通風差的場所時間要相應延長），含水率低于8%；基層濕度太大還有可能會使膜面失去本身的光澤度；（基層含水率可用砂漿表面水分儀準確測定，也可用透明塑料薄膜覆蓋法初步判定）。干燥混凝土或水泥砂漿基層含水率應不高于8%。檢驗方法如下：選一待檢的墻面約0.5m2，用塑料薄膜覆蓋其上，四周用膠帶封上，24小時后觀察塑料薄膜內表面有無水氣，若無水氣即可達到施工條件。
3．酸堿性：基層堿性過大會影響涂膜的黏結度，pH值小于10（可用水分測定計測試）涂刷前須讓墻面徹底干燥，徹底清除墻面污漬及滲出堿份，若pH大于或等于10，應用稀酸溶液清洗基面，再用清水沖洗干凈待干。
4．氟碳面涂噴涂必須在外腳手架拆除后才能進行，且除了底材和前道漆的表面要清潔、干燥外，還要注意底材溫度要高于露點溫度3℃以上，以免底材的凝露點影響涂料的附著力；一般來說，在95%的相對濕度下，最低的底材可施工溫度與環境溫度基本相同，因此在相對濕度低于85%的情況下可以進行施工；如環境溫度低于5℃時，出于固化反應趨于停止，所以不能進行施工；在濕度高于85%時，容易產生針眼和氣泡，施工濕度應低于85%；而當表面，遇雨、雪、霧、霜、大風的影響時，則不可進行涂裝。
更多油漆知識與推薦，歡迎點擊查看http://yashengtl.com/，本公司免費提供施工指導、配套方案和油漆廠家信息，如有需要可聯系我們！
