氟碳涂料在防腐領域的應用發展有巨大優勢的，因它有優良的耐候、防腐、自潔等性能，奠定了其在行業的地位。防腐涂裝的水性化過程中，隨著研發生產技術的成熟，目前水性氟碳涂料已廣泛應用于鋼結構等領域的防腐涂裝中。

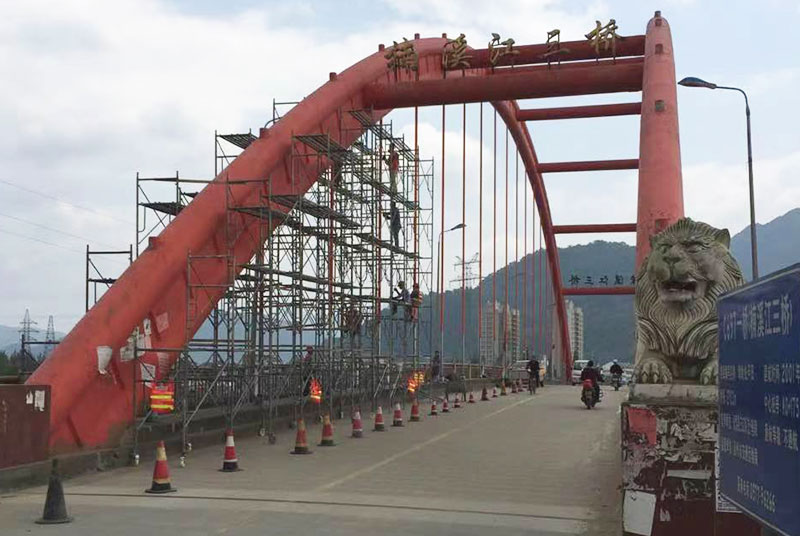

由于鋼結構跨越能力大、生產周期短、設計方便，使它在建筑工程中得到廣泛應用。但長期處于戶外大氣腐蝕環境中，鋼結構的防腐問題日益突出，這關乎著鋼結構的使用壽命。隨著水性涂料的廣泛應用，杭州涂料公司針對鋼結構的防腐推出了水性氟碳漆防腐涂裝體系：水性環氧富鋅底漆+水性環氧云鐵中間漆+中氟水性氟碳面漆。
01 涂裝前處理
清潔干凈鋼材表面的污垢、油脂、鐵銹氧化皮、焊渣或已失效的舊漆膜等污物；鋼材表面必須保證一定的粗糙度(40-80μm)，并達到瑞典Sa2.5級的要求。鋼材前處理完成后，表面殘留痕跡僅為點狀或條狀的輕微色斑。
02 涂層體系
推薦采用水性環氧富鋅底漆+水性環氧云鐵中間漆+中氟水性氟碳面漆的配套體系來涂裝。它們分別起到以下作用：
水性環氧富鋅底漆：增加涂層與基材之間的附著力，同時為鋼構基材提供陰極保護，對鋼構起到防銹的作用。
水性環氧云鐵中間漆：起到屏蔽作用，增加涂層的防銹、防腐蝕作用。
水性氟碳面漆：良好的耐候性、防腐蝕性、高裝飾等性能，提供鋼構戶外長期使用的防腐功能，同時增加鋼構等建筑物的裝飾性和美觀性。
03 涂裝膜厚
涂裝時，底漆、中間漆及面漆均必須達到要求膜厚。水性環氧富鋅底漆干膜厚度＞60μm，水性環氧云鐵中間漆干膜厚度＞80μm，水性氟碳面漆干膜厚度為＞35μm。根據實際涂裝工藝，適當調整漆膜厚度，但涂層總體膜厚應控制在170-240μm范圍內。
以上就是水性氟碳涂料在鋼結構防腐領域應用的內容了，如果您還有其他疑問，可聯系我們主頁的電話咨詢！杭州油漆——杭州亞盛涂料有限公司，與您分享更多油漆知識與案例，歡迎查看http://yashengtl.com/，本公司將免費提供施工指導、配套方案、油漆推薦等。
